走进冰雪世界,四季沐歌超低温空气能,助力西宁瞿昙国际滑雪场清洁采暖
2022-11-01       来源:四季沐歌清洁采暖热水专家

 人们对雪的喜爱与生俱来,漫天飞雪诗情画意,银装素裹的圣境,好似奇妙的童话世界。雪后是孩子的欢乐场,与冰同舞、与雪共嬉。随着2022年北京冬奥会、冬残奥会的成功举办,冰雪运动受到了国人的极大关注,人们滑雪热情空前高涨,各大滑雪场客流成倍增加,据统计14亿中国人中有超过3亿人参与冰雪运动,冰雪经济进入了发展的快车道。《中国冰雪产业发展研究报告》显示,2022年,中国冰雪运动产值将达到8000亿元,2025年将达到1万亿

  (示意图,图片来自网络)

  冰雪产业的爆发式增长,对滑雪场的各项服务能力提出了挑战,超低温环境下如何保障客户的采暖需求是关键问题之一。过去滑雪场采暖,主要依靠煤锅炉或电锅炉,燃煤取暖对环境产生巨大污染,已经被摒弃;单纯依靠电取暖,面对巨大的客流,滑雪场每个月电费居高不下,电热转化效率不高。西宁瞿昙国际滑雪场,面对能源选择,创新采用了四季沐歌的超低温空气源热泵的清洁采暖解决方案,解决浴室、办公室、食堂、民用建筑等场所的采暖需求。



  瞿昙国际滑雪场是青海省规模比较大、雪期较长、平直最佳的滑雪胜地,位于西宁市以东80公里处,年平均日照为1939.7小时,年平均气温7.6℃,最高气温34.6℃,最低气温零下18.9℃,属高原高山寒温性气候。四季沐歌经过对该地气候、地理等情况考察和分析后,制定出一套专业的解决方案,并通过标准化的安装施工,为瞿昙国际滑雪场提供全程一站式采暖服务。

  一:项目概况

  西宁瞿昙国际滑雪场空气能采暖项目,采暖面积为2700㎡,分为上下两层,每层1350平米。末端采用地暖,有墙体保温。



  二:需求分析

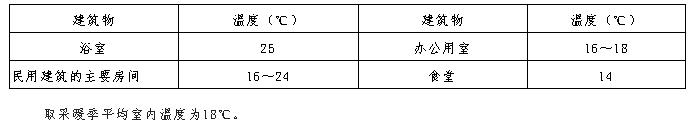

  1、室内设计温度

  2、建筑采暖热负荷

  依据设计参数条件,参照GB50736-2012《民用建筑供暖通风与空气调节设计规范》和GB50189-2015《公共建筑节能设计标准》,并依据建筑物的实际情况,确定空气能采暖的耗热量指标。本工程的采暖的耗热量指标取80W/㎡。



  空气能采暖系统的供暖热负荷为建筑物耗热量,建筑物耗热量应按下式计算:

  P1=A*Q=2700㎡×80W/㎡=216000W=216KW

  式中:P1:建筑物采暖所需功率,KW;A:采暖面积,2700㎡;Q:采暖每平方米耗热量,80W/㎡;

  根据规范计算采暖热负荷为:216kw



  三:解决方案

  考虑采暖舒适性,控制灵活方便,综合成本等。设计集中热源系统,末端根据实际情况,选用地暖盘管。热泵主机及水泵集中设置在室外,通过管道供向室内末端。



  1、空气源热泵选择

  由于热泵机组随着环境温度的降低,单台机组的制热量也随之降低,以最不利工况计算,每台25P空气能制热功率50kW。

  n=216kW/50kW=4.32≈5台

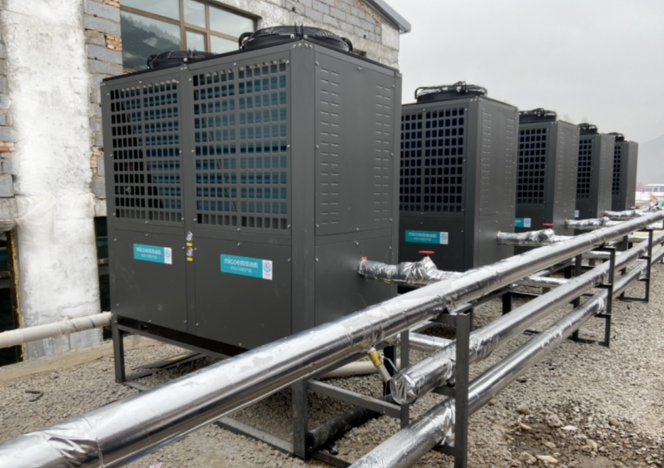

  因此,选用5台25P超低温空气能即可满足采暖需求。(极端温度低于-20℃时需加电加热防冻)



  2、主管道选

  型水暖系统需要考虑系统水容量对系统稳定性的影响,对于空气源热泵地暖系统,最大的影响因素是冬季机组除霜。空气源热泵机组化霜时间为 3-8min,取化霜时间 4 min 来计算蓄能水箱容积。



  系统热稳定性要求:冬季运行时,主机除霜时间 4 min,供水温度允许降低不超过5℃。

  系统最小水容量M1:= Q * T /(C*5)(kg)=240s*216KW/4.187/5=2476.24L

  Q:采暖热负荷 (kw);T:化霜时间 (S);C:水的比热取4。187(kJ/kg℃)

  结论:综合考虑到外界环境等因素水箱容积取1000L。

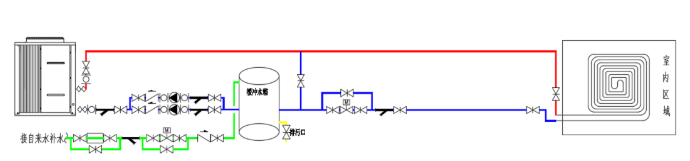

  四:系统运行原理

  1、循环式制热

  当机组内部出水温度小于等于设定温度时,空气能热泵启动,产生的热量通过循环泵提供给末端。当水温到达设定温度时,空气源热泵停止工作。



  2、补水控制

  系统采用电磁阀控制,进行补水。



  3、室内末端控制

  冬季采暖选用地暖盘管,通过温控器进行区域控制。



  4、其他

  ①主机在运行状态下会产生冷凝水,冷凝水可通过管道排放至雨水或污水管道;

  ②强电、弱电需分开接线,以防相互干扰,造成主机无法正常运行,控制器的安装位置应避免周边有强电干扰,且暴露在空气中的线缆需安装线管保护;

  ③热泵主机的安装应避免周围环境有矿物油,酸性气体、碱性气体等腐蚀性气体较多的地方,以免影响机组换热及使用寿命;

  ④原理图不代表实际连接图。



  五:系统特点

  1、环保:对大气层及环境无任何污染,属于绿色环保型产品;

  2、节能:每消耗1度电就能吸收2~4度电的热量,节省50~80% 的电费;

  3、安全:无燃料输送管道及燃料储存,无燃料泄漏、火灾、爆炸等隐患;

  4、智能:智能控制,无需专人职守;

  5、可靠耐用:关键零部件均采用世界一流品牌公司,确保机组的可靠性。

  作为低碳清洁能源综合服务商,四季沐歌依托多能源耦合智能控制技术,集成应用多种清洁能源技术与产品,制定技术和施工专业标准,为建筑、园区乃至城市提供包括采暖、制冷、热水等在内的一系列咨询、规划、设计、施工、投资及运维服务。发展20余年,四季沐歌在全球160多个国家,共计完成了16000多个清洁能源项目,涵盖居住建筑、学校、医院、酒店、农牧渔、工业等多种应用场景,在满足项目采暖、制冷及热水需求同时有效节能降耗、减少碳排放,实现产业低碳绿色发展,全力助推国家3060目标达成。
